अगर आपने कभी होटल, हॉस्पिटल, मॉल, ऑफिस या बड़े अपार्टमेंट में AC सिस्टम देखा है, तो आपने एक शब्द ज़रूर सुना होगा FCU। बहुत से लोग पूछते हैं What is FCU in HVAC और यह कैसे काम करता है।
सरल शब्दों में कहें तो FCU (Fan Coil Unit) HVAC सिस्टम का एक बहुत ही महत्वपूर्ण हिस्सा है, जो किसी भी कमरे या ज़ोन की हवा को ठंडा या गरम करने का काम करता है। भारत में खासकर कमर्शियल बिल्डिंग्स, हॉस्पिटल, IT ऑफिस और होटल में FCU का इस्तेमाल बहुत आम है।
- FCU क्या होता है
- FCU in HVAC कैसे काम करता है
- FCU कितने प्रकार के होते है
- FCU के पार्ट्स
- मेंटेनेंस और ट्रबलशूटिंग
- इसके फायदे, उपयोग और आम गलतियां
What is FCU in HVAC? (FCU क्या होता है)
FCU full form Fan Coil Unit है। यह HVAC सिस्टम की एक इंडोर यूनिट होती है, जिसमें एक फैन मोटर और एक कॉइल लगी होती है। फैन मोटर कमरे की हवा को अंदर खींचता है और कॉइल के ऊपर से गुजारता है। कॉइल के अंदर ठंडा पानी चलता रहता है, जिससे हवा ठंडी हो जाती है। इसके बाद यही हवा वापस कमरे में भेज दी जाती है, जिससे कमरे का तापमान कंट्रोल में रहता है।
FCU खुद ठंडी हवा नहीं बनाता, बल्कि यह बाहर से मिलने वाले कूलिंग या हीटिंग सोर्स पर काम करता है। इसमें चिलर से आने वाला चिल्ड वॉटर या बॉयलर से आने वाला गरम पानी कॉइल के अंदर बहता है। FCU का फैन कमरे की हवा को इस कॉइल के ऊपर से गुजारता है, जिससे हवा ठंडी या गरम हो जाती है। आसान शब्दों में कहें तो FCU सिर्फ हवा को सर्कुलेट और ट्रीट करता है, कूलिंग पैदा करने का काम चिलर या सेंट्रल सिस्टम करता है।
HVAC System में FCU का रोल
HVAC सिस्टम में FCU (Fan Coil Unit) का रोल बहुत महत्वपूर्ण है। इसे समझने के लिए सबसे पहले यह जानना जरूरी है कि HVAC सिस्टम में एयर कूलिंग और हीटिंग कैसे काम करती है।
HVAC सिस्टम में चिलर पानी को ठंडा करता है और बॉयलर पानी को गरम करता है।
यह ठंडा या गरम पानी पाइप के माध्यम से FCU तक पहुंचता है।
FCU का फैन कमरे की हवा को खींचता है और इसे कॉइल के ऊपर से गुजारता है।
कॉइल में बहता पानी हवा को ठंडा या गरम करता है और फिर यह हवा कमरे में वापस जाती है।
इस तरह, FCU कमरे का तापमान कंट्रोल करता है और HVAC सिस्टम का “Last Point Cooling/Heating Unit” बन जाता है।
FCU का Working Principle (काम करने का तरीका)
Step-by-Step FCU Working Principle
FCU का काम करने का तरीका बहुत ही सीधा और प्रैक्टिकल होता है। सबसे पहले FCU का फैन कमरे की गर्म हवा को धीरे से अंदर खींचता है। यह हवा सीधे FCU के अंदर लगी कूलिंग या हीटिंग कॉइल की तरफ जाती है।
इस कॉइल के अंदर चिलर से आने वाला ठंडा पानी या बॉयलर से आने वाला गरम पानी लगातार बह रहा होता है।
जब कमरे की हवा इस कॉइल के संपर्क में आती है, तो हीट ट्रांसफर की प्रक्रिया शुरू होती है। अगर पानी ठंडा है तो हवा की गर्मी कॉइल में चली जाती है और हवा ठंडी हो जाती है। अगर गरम पानी चल रहा है तो हवा उससे गर्म हो जाती है। इसी दौरान हवा में मौजूद नमी भी कंडेंस होकर पानी बन जाती है, जो ड्रेन ट्रे में इकट्ठा होती है।
इसके बाद FCU का फैन उसी ट्रीट की गई ठंडी या गरम हवा को वापस कमरे में भेज देता है। यह पूरी प्रक्रिया लगातार चलती रहती है जब तक कमरे का तापमान थर्मोस्टेट पर सेट किए गए लेवल तक नहीं पहुंच जाता। जैसे ही सही तापमान मिल जाता है, थर्मोस्टेट FCU को सिग्नल देता है और फैन या वॉटर फ्लो कंट्रोल हो जाता है। इस तरह FCU बिना शोर के कमरे का तापमान आरामदायक बनाए रखता है।
Types of FCU in HVAC System (HVAC में FCU के प्रकार)
HVAC सिस्टम में अलग-अलग एप्लिकेशन और जगह के हिसाब से कई तरह के FCU इस्तेमाल होते हैं। आसान भाषा में समझें
1. Ceiling Concealed FCU
- सबसे ज्यादा इस्तेमाल होने वाला टाइप।
- फॉल्स सीलिंग के अंदर फिट होता है, इसलिए बाहर दिखाई नहीं देता।
- ऑफिस, होटल, मॉल और बड़े हॉल में आम।
- साइलेंट ऑपरेशन और एस्थेटिक लुक देता है।

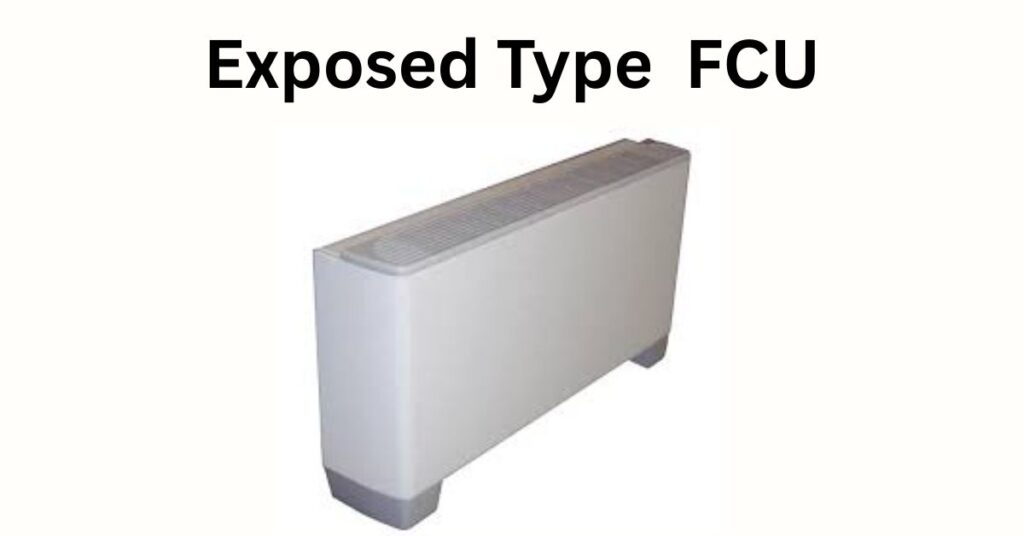

2. Exposed FCU
- यह यूनिट बाहर दिखाई देती है।
- मेंटेनेंस और सर्विसिंग आसान होती है।
- फैक्ट्री, बेसमेंट और सर्विस एरिया में ज्यादा इस्तेमाल।

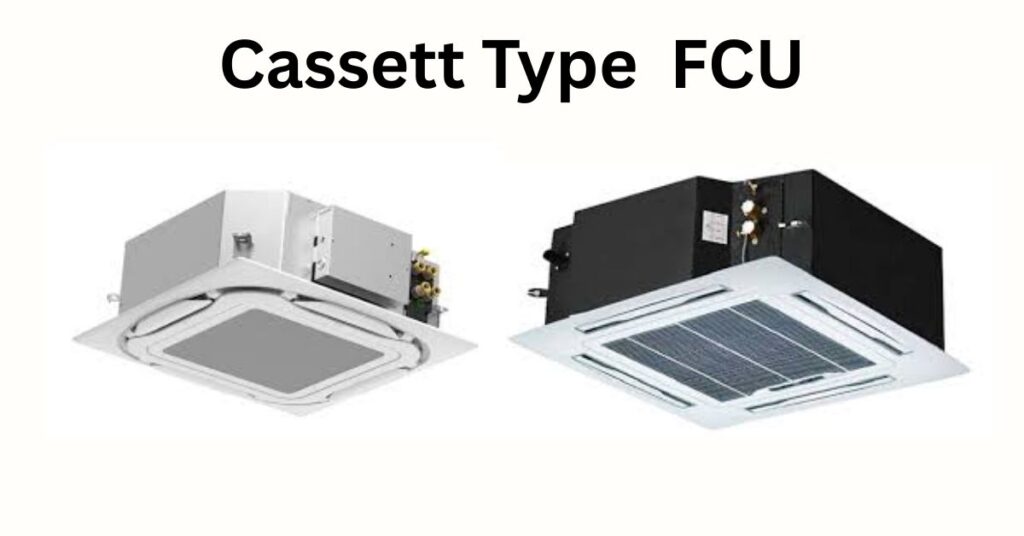

3. Cassette Type FCU
- चारों तरफ से हवा फेंकने की क्षमता।
- बड़े हॉल, मीटिंग रूम और कॉन्फ्रेंस रूम के लिए उपयुक्त।
- सीलिंग में फिट होता है और कम जगह लेता है।

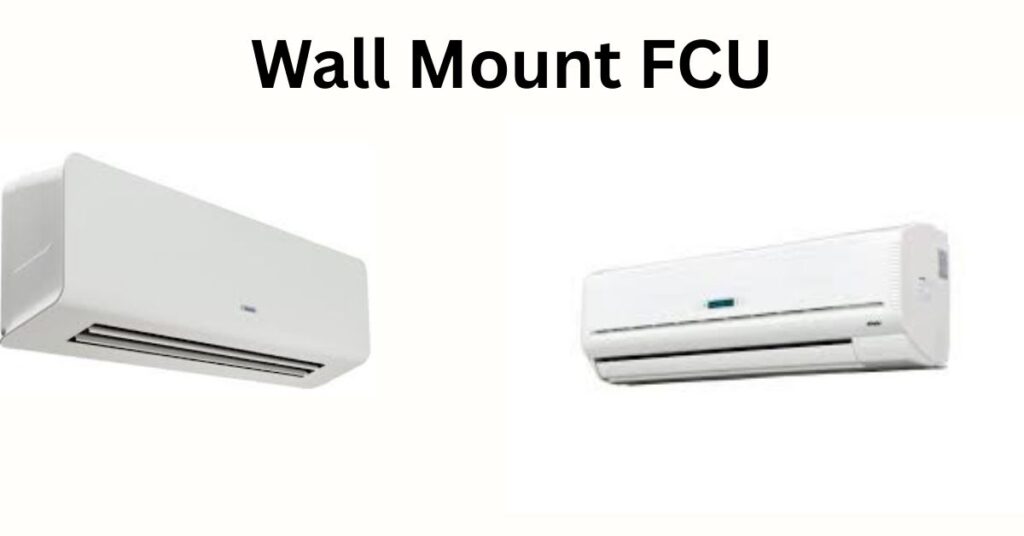

4. Wall Mounted FCU
- छोटे रूम या अपार्टमेंट में इस्तेमाल होता है।
- Split AC की तरह दीवार पर लगाया जाता है।
- Installation आसान और कम जगह घेरता है।
बहोत ही ज़रूरी Topic आपको ये भी पढना चाहिए
- AHU क्या है और ये कैसे काम करता है
- AHU क्या है और ये कैसे काम करता है
5. Floor Standing FCU
- जमीन पर रखा जाता है।
- होटल रूम, ऑफिस और रेजिडेंशियल एप्लिकेशन में उपयोगी।
- बड़े एयर फ्लो और स्थायीत्व के लिए अच्छा।
Parts of FCU (FCU के मुख्य पार्ट्स)
अगर आप जानना चाहते हैं What is FCU in HVAC, तो इसके पार्ट्स समझना बहुत ज़रूरी है।
Fan / Blower
Fan FCU का सबसे जरूरी पार्ट होता है। इसका काम कमरे की हवा को अंदर खींचना और ट्रीट होने के बाद वापस कमरे में भेजना होता है। फैन जितना सही और बैलेंस होगा, कूलिंग उतनी ही अच्छी और आवाज कम होगी।
cooling/ Heating Coil
कॉइल के अंदर चिल्ड वॉटर या हॉट वॉटर चलता है। जब हवा इस कॉइल के ऊपर से गुजरती है, तो उसकी गर्मी या ठंडक पानी में ट्रांसफर हो जाती है। इसी वजह से कमरे की हवा ठंडी या गरम होती है।
Air Filter
एयर फिल्टर हवा में मौजूद धूल, मिट्टी और छोटे कणों को रोकता है। साफ फिल्टर से एयर फ्लो बेहतर रहता है और कॉइल जल्दी गंदी नहीं होती। फिल्टर की रेगुलर सफाई बहुत जरूरी होती है।
Drain Tray
कूलिंग के समय हवा की नमी पानी बनकर नीचे गिरती है। यह पानी ड्रेन ट्रे में जमा होता है। अगर ट्रे गंदी या जंग लगी हो, तो पानी ओवरफ्लो कर सकता है।
Drain Pipe
Drain Pipe का काम Drain Tray में जमा पानी को बाहर निकालना होता है। अगर यह पाइप चोक हो जाए, तो FCU से पानी टपकने लगता है।
Control Valve
कंट्रोल वाल्व कॉइल में जाने वाले पानी के फ्लो को कंट्रोल करता है। जब कमरे का तापमान सेट लेवल पर पहुंच जाता है, तो यह वाल्व पानी का फ्लो कम या बंद कर देता है।
Thermostate
थर्मोस्टेट कमरे का तापमान सेंस करता है। यह FCU को सिग्नल देता है कि कूलिंग या हीटिंग चालू रखनी है या बंद करनी है। सही जगह लगाया गया थर्मोस्टेट बेहतर कूलिंग देता है।
FCU Casing / Body
यह FCU का बाहरी ढांचा होता है, जिसमें सारे पार्ट्स फिट होते हैं। मजबूत और सही डिजाइन वाली बॉडी से वाइब्रेशन और नॉइज़ कम रहती है।

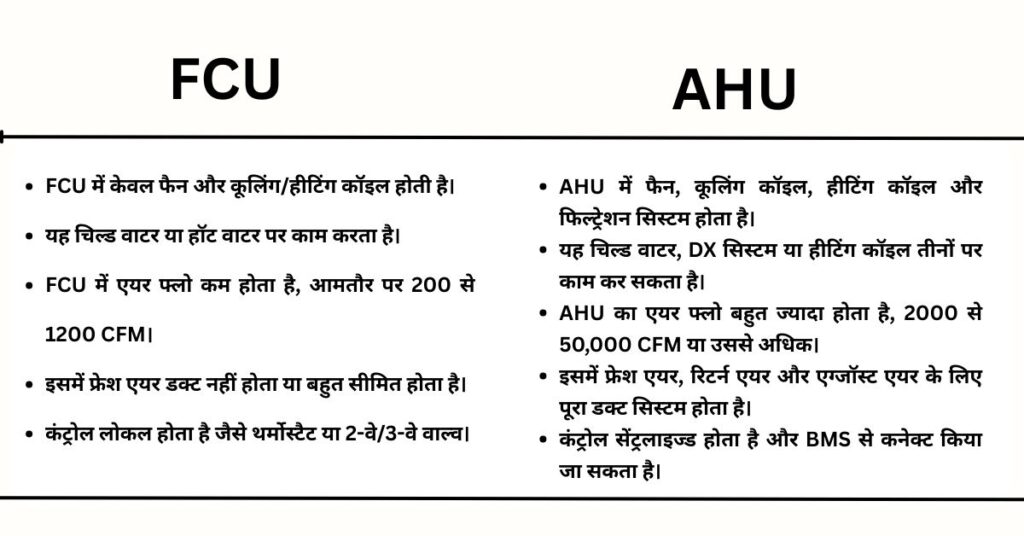

FCU vs AHU (Difference समझिए आसान भाषा में)
FCU Maintenance (मेंटेनेंस कैसे करें)
FCU की सही कूलिंग, कम बिजली खर्च और लंबी लाइफ के लिए रेगुलर मेंटेनेंस बहुत जरूरी होता है। अगर FCU की देखभाल समय पर न की जाए, तो कूलिंग कम हो जाती है, पानी टपकने लगता है और मशीन पर लोड बढ़ जाता है।
एयर फिल्टर की सफाई
FCU का एयर फिल्टर सबसे पहले गंदा होता है। इसे हर 15 से 30 दिन में निकालकर साफ करना चाहिए। अगर फिल्टर ज्यादा गंदा रहेगा, तो हवा का फ्लो कम होगा और कूलिंग पर असर पड़ेगा।
Coil Cleaning कॉइल की सफाई
कूलिंग या हीटिंग कॉइल पर धूल जमने से हीट ट्रांसफर कम हो जाता है। हर 3 से 6 महीने में कॉइल को ब्रश या केमिकल से साफ करना चाहिए। साफ कॉइल से FCU जल्दी और बेहतर कूलिंग देता है।
ड्रेन ट्रे और ड्रेन पाइप चेक करना
कूलिंग के दौरान बनने वाला पानी सही से बाहर जा रहा है या नहीं, यह जरूर चेक करें। ड्रेन ट्रे में गंदगी या एल्गी जमा हो तो उसे साफ करें। ड्रेन पाइप चोक होगा तो FCU से पानी टपकने लगेगा।
फैन और मोटर की जांच
फैन सही से घूम रहा है या नहीं, इसमें आवाज तो नहीं आ रही, यह चेक करना जरूरी है। जरूरत हो तो बेयरिंग ग्रीसिंग करें। खराब फैन मोटर से शोर और वाइब्रेशन बढ़ जाता है।
कंट्रोल वाल्व और थर्मोस्टेट चेक
कंट्रोल वाल्व सही से खुल और बंद हो रहा है या नहीं, यह देखें। थर्मोस्टेट की सेटिंग भी चेक करें ताकि कमरे का तापमान सही बना रहे।
जनरल इंस्पेक्शन
सभी नट-बोल्ट टाइट हैं या नहीं, पाइप में लीकेज तो नहीं है, वायरिंग सही है या नहीं, यह समय-समय पर जांचते रहें।
अगर ये बेसिक मेंटेनेंस रेगुलर की जाए, तो FCU लंबे समय तक बिना परेशानी के काम करता है और कूलिंग परफॉर्मेंस बनी रहती है।
FCU Troubleshooting (आम समस्याएं और समाधान)
Problem 1: Cooling नहीं मिल रही
अगर FCU से सही कूलिंग नहीं मिल रही है, तो सबसे पहले चिल्ड वॉटर सप्लाई चेक करनी चाहिए। कई बार चिलर बंद होता है या वॉटर का टेम्परेचर सही नहीं होता, जिसकी वजह से FCU ठंडी हवा नहीं दे पाता।
इसके बाद एयर फिल्टर देखें। अगर फिल्टर बहुत ज्यादा गंदा या चोक है, तो हवा का फ्लो कम हो जाता है और कूलिंग कमजोर लगती है। फिल्टर को साफ या जरूरत हो तो बदलना चाहिए।
तीसरा कारण एयर लॉक हो सकता है। कॉइल के अंदर अगर हवा फंस जाती है, तो पानी सही से फ्लो नहीं करता और कूलिंग कम हो जाती है। ऐसे में एयर वेंट खोलकर एयर निकालनी चाहिए।
इसके अलावा कंट्रोल वाल्व और थर्मोस्टेट भी चेक करें। अगर वाल्व बंद है या थर्मोस्टेट की सेटिंग गलत है, तो पानी कॉइल तक नहीं पहुंचेगा। इन सभी चीजों को स्टेप बाय स्टेप चेक करने से कूलिंग की समस्या आसानी से पकड़ में आ जाती है।
Problem 2: पानी टपक रहा है
अगर FCU से पानी टपक रहा है, तो इसका सबसे आम कारण ड्रेन लाइन का चोक होना होता है। कूलिंग के दौरान बनने वाला पानी ड्रेन पाइप से बाहर नहीं निकल पाता और वापस FCU से बहने लगता है। सबसे पहले ड्रेन पाइप को खोलकर अच्छी तरह साफ करना चाहिए।
दूसरा कारण ड्रेन ट्रे का गंदा या डैमेज होना हो सकता है। अगर ट्रे में मिट्टी, स्लज या जंग जमा है, तो पानी ओवरफ्लो करने लगता है। ऐसी स्थिति में ड्रेन ट्रे को साफ करना या जरूरत हो तो बदलना जरूरी होता है।
कई बार ड्रेन पाइप का स्लोप सही नहीं होता। अगर पाइप में सही ढलान नहीं है, तो पानी जमा होकर वापस टपकने लगता है। ड्रेन लाइन को हमेशा डाउनवर्ड स्लोप में लगाना चाहिए।
इसके अलावा, अगर एयर फिल्टर बहुत गंदा है, तो हवा का फ्लो कम हो जाता है और कॉइल ज्यादा ठंडी होकर ज्यादा कंडेन्सेशन बनाती है। इसलिए फिल्टर की रेगुलर सफाई भी पानी टपकने की समस्या रोकने में मदद करती है।
Problem 3: आवाज ज्यादा आ रही है
अगर FCU से ज्यादा आवाज आ रही है, तो सबसे पहले फैन या ब्लोअर चेक करना चाहिए। कई बार फैन पर धूल जम जाती है या उसका बैलेंस बिगड़ जाता है, जिससे घूमते समय आवाज आने लगती है। फैन की सफाई और बैलेंसिंग से यह समस्या अक्सर ठीक हो जाती है।
दूसरा कारण मोटर बेयरिंग का खराब होना हो सकता है। अगर बेयरिंग सूखी है या घिस चुकी है, तो घूमते समय तेज आवाज या घरघराहट सुनाई देती है। ऐसी स्थिति में बेयरिंग ग्रीसिंग या मोटर रिप्लेस करना पड़ता है।
कभी-कभी नट-बोल्ट ढीले होने से भी वाइब्रेशन और आवाज बढ़ जाती है। FCU की बॉडी, फैन माउंट और मोटर माउंट के सभी नट-बोल्ट अच्छे से टाइट होने चाहिए।
इसके अलावा, अगर FCU की इंस्टॉलेशन सही नहीं है या बॉडी किसी स्ट्रक्चर से टच हो रही है, तो भी आवाज आती है। सही अलाइनमेंट और रबर पैड लगाने से नॉइज़ काफी हद तक कम किया जा सकता है।
Problem 4: FCU चालू नहीं हो रहा
- अगर FCU बिल्कुल चालू नहीं हो रहा है, तो सबसे पहले पावर सप्लाई चेक करें। मेन सप्लाई, MCB और स्विच ऑन है या नहीं, यह देखना जरूरी है। कई बार छोटा सा पावर इश्यू ही बड़ी समस्या लगता है।
- इसके बाद थर्मोस्टेट की सेटिंग चेक करें। अगर थर्मोस्टेट ऑफ मोड में है या टेम्परेचर सेटिंग रूम टेम्परेचर से ज्यादा है, तो FCU स्टार्ट नहीं होगा। थर्मोस्टेट की बैटरी और वायरिंग भी चेक करनी चाहिए।
- तीसरा कारण कंट्रोल वायरिंग या PCB फॉल्ट हो सकता है। ढीली वायर, कट वायर या खराब PCB होने पर FCU को स्टार्ट का सिग्नल नहीं मिलता।
- इसके अलावा फैन मोटर या कैपेसिटर फेल होने पर भी FCU चालू नहीं होता। ऐसे केस में मोटर टेस्ट करना और जरूरत हो तो पार्ट बदलना पड़ता है। इन सभी चीजों को स्टेप बाय स्टेप चेक करने से समस्या आसानी से पता चल जाती है।
Benefits of FCU in HVAC System
1. अलग–अलग रूम का कंट्रोल
FCU हर कमरे या ज़ोन के लिए अलग–अलग लगाया जा सकता है। इसका मतलब है कि आप हर कमरे का तापमान अपनी जरूरत के अनुसार कंट्रोल कर सकते हैं।
2. एनर्जी एफिशिएंट
FCU सिर्फ उस कमरे की हवा को कूल या हीट करता है, पूरे बिल्डिंग को नहीं। इसलिए बिजली की खपत कम होती है और एनर्जी सेव होती है।
3. साइलेंट ऑपरेशन
FCU का फैन और मोटर डिजाइन ऐसा होता है कि यह कम शोर में काम करता है। ऑफिस, हॉस्पिटल और होटल में यह बहुत उपयोगी है।
4. आसान मेंटेनेंस
FCU के पार्ट्स जैसे फिल्टर, कॉइल, ड्रेन पाइप और वाल्व आसानी से एक्सेस किए जा सकते हैं। इसका मतलब है कि सर्विसिंग और सफाई आसान है।
5. बेहतर एयर क्वालिटी
एयर फिल्टर धूल, गंदगी और छोटे पार्टिकल्स को रोकता है। इससे कमरे की हवा साफ रहती है और इंडोर एयर क्वालिटी बढ़ती है।
6. लंबी लाइफ और भरोसेमंद परफॉर्मेंस
अगर FCU की सही तरीके से मेंटेनेंस की जाए, तो यह लंबे समय तक बिना परेशानी के काम करता है और लगातार आरामदायक कूलिंग या हीटिंग देता है।
7. फ्लेक्सिबल इंस्टॉलेशन
FCU को फर्श, वॉल, सीलिंग या कैसैट टाइप में इंस्टॉल किया जा सकता है। इसलिए यह हर तरह के कमर्शियल या रेजिडेंशियल बिल्डिंग में फिट हो जाता है।
इन सभी फायदों की वजह से FCU भारत में ऑफिस, होटल, हॉस्पिटल और अपार्टमेंट्स में बहुत लोकप्रिय है।
FAQs: What is FCU in HVAC (अक्सर पूछे जाने वाले सवाल)
Q1. FCU और Split AC में क्या फर्क है?
- FCU चिल्ड वॉटर या हॉट वॉटर से काम करता है, जबकि Split AC रेफ्रिजरेंट सिस्टम से।
- FCU में अलग–अलग रूम के लिए कई यूनिट लग सकती हैं, Split AC भी रूम–बेस्ड होता है लेकिन छोटा एरिया कवर करता है।
- FCU कम बिजली खर्च करता है और बड़े बिल्डिंग्स में बेहतर है।
Q2. FCU कितनी बिजली खपत करता है?
- FCU सिर्फ फैन और कंट्रोल वाल्व/मोटर चलाता है। इसलिए यह Split AC की तुलना में कम बिजली खाता है।
Q3. FCU घर में लगाया जा सकता है?
- हाँ, लेकिन इसके लिए चिलर या हॉट वॉटर सिस्टम की जरूरत होती है। रेजिडेंशियल बड़े घरों में FCU लग सकता है।
Q4. FCU की लाइफ कितनी होती है?
- अगर सही तरीके से मेंटेनेंस की जाए, तो FCU की लाइफ 12–15 साल तक होती है।
Q5. FCU को कौन–से जगह पर इंस्टॉल किया जा सकता है?
- FCU को फर्श, वॉल, कैसैट या सीलिंग में लगाया जा सकता है। इसका चुनाव कमरे की डिज़ाइन और एप्लिकेशन पर निर्भर करता है।
Q6. FCU की कूलिंग कम हो रही है, तो क्या करें?
- एयर फिल्टर साफ करें, ड्रेन लाइन चेक करें, चिल्ड वॉटर सप्लाई देखें और थर्मोस्टेट की सेटिंग चेक करें।
Q7. FCU से पानी टपक रहा है, तो समाधान क्या है?
- ड्रेन पाइप और ट्रे साफ करें, पाइप का स्लोप सही करें और फिल्टर साफ रखें।
इन FAQs से FCU के बेसिक काम, मेंटेनेंस और आम समस्याओं को समझना आसान हो जाता है।
